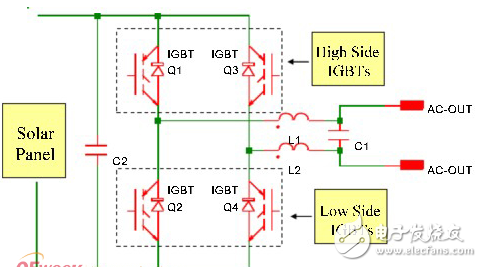

太阳能逆变器是一种功率电子电路，能把太阳能电池板的直流电压转换为交流电压来驱动家用电器、照明及电机工具等交流负载。如图1所示，太阳能逆变器的典型架构一般采用四个开关的全桥拓扑。

　　在图1中， Q1 和Q3被指定为高压侧IGBT，Q2 和Q4 则是低压侧 IGBT。 该逆变器用于在其目标市场的频率和电压条件下，产生单相位正弦电压波形。有些逆变器用于连接净计量效益电网的住宅安装，这就是其中一个目标应用市场，此项应用要求逆变器提供低谐波交流正弦电压，让电力可注入电网中。

　　为满足这个要求，IGBT可在20kHz或以上频率的情况下，对50Hz或60Hz的频率进行脉宽调制，因此输出电感器L1和L2便可以保持合理的小巧体积，并能有效抑制谐波。此外，由于其转换频率高出人类的正常听觉频谱，因此该设计也可尽量减少逆变器产生的可听噪声。

　　CQ9电子 CQ9电子游戏官网

　　脉宽调制这些IGBT的最佳方法是什么？怎样才能把功耗降到最低呢？方法之一是仅对高压侧IGBT进行脉宽调制，对应的低压侧IGBT以50Hz或60Hz换相。图2所示为一个典型的栅压信号。当Q1 正进行脉宽调制时，Q4维持正半周期操作。Q2和Q3在正半周期保持关断 。到了负半周期，当Q3进行脉宽调制时，Q2保持开启状态。Q1和Q4会在负半周期关断。图2 也显示了通过输出滤波电容器C1的AC正弦电压波形。
