光伏逆变器是光伏发电系统的核心，其主要用于实现电压变换以及交直流转换功能。但光伏发电常受室外天气影响，室外阳光强度常有变动，且目前光伏电池板的价格比较昂贵，盲目增加电池板数量并不现实，因此光伏逆变器必须拥有高效、高可靠性以及宽幅输入三种特性。

　　另外，根据适用场景的不同，光伏逆变器还分为集中型逆变器、组串型逆变器、功率优化器和常用于家用光伏发电的微型逆变器这四种类型。最近几年充电头网也先后淘到了3款来自ENPHASE的微型逆变器，在深度拆解后，我们发现英飞凌、意法半导体、万国半导体和安森美四家功率器件厂商的身影。

　　将文中功率MOS实际应用次数绘制成条形图，发现6款MOS管各自有1次应用。

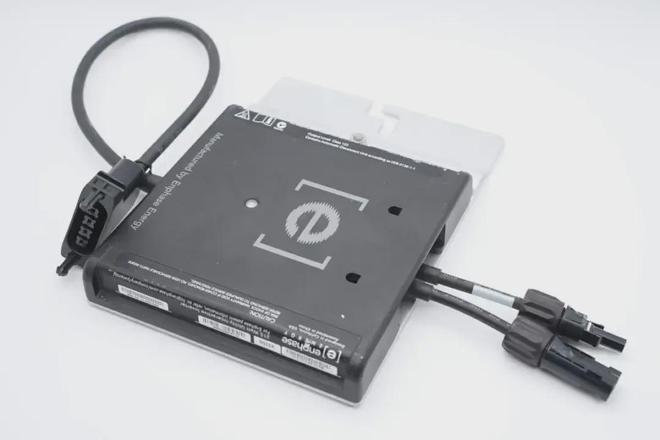

　　ENPHASE ENERGY M215光伏并网微型逆变器采用铝合金外壳，自然对流散热，具备IP67防护等级，支持-40℃~65℃，满足户外使用。逆变器最大输出功率为215W，输出电压为230VAC。直流最高输入电压为45V，支持22-36V功率跟踪，最大短路电流为15A。

　　CQ9电子平台 CQ9电子在线官网

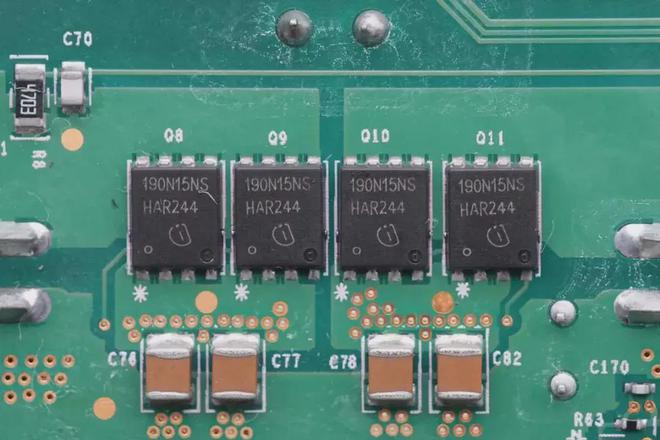

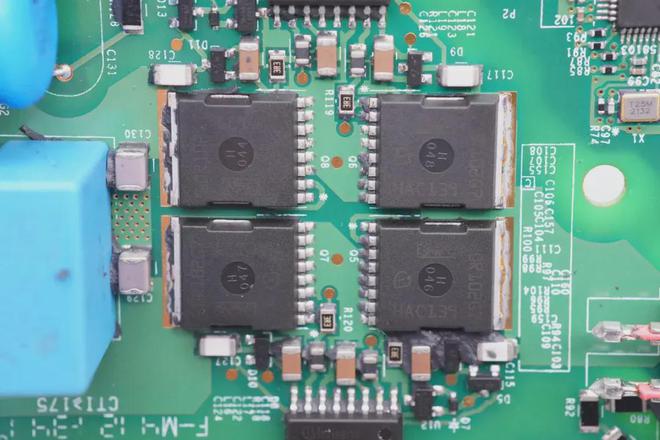

　　上图四颗升压MOS管均来自英飞凌，型号BSC190N15NS3-G，是一颗耐压150V，导阻19mΩ的NMOS，使用两颗并联，四颗对应两个变压器。

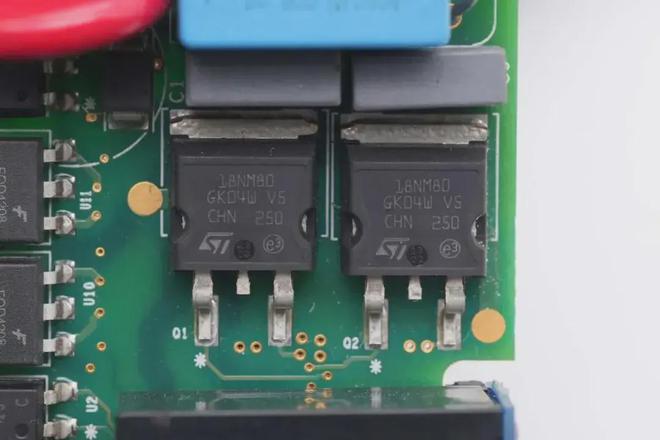

　　还有两颗MOS管来自意法半导体，型号STB18NM80，这是一款耐压800V，导阻为250mΩ的NMOS。

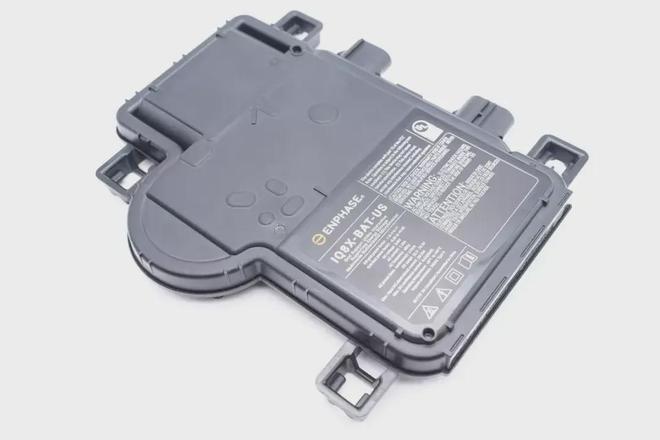

　　ENPHASE ENERGY这款逆变器型号为IQ8X-BAT-US，应用在ENPHASE Encharge 10 电池系统中，支持并网和离网运行，可利用电池在停电时供电，提供高质量，灵活的储能解决方案，极大降低了使用门槛。

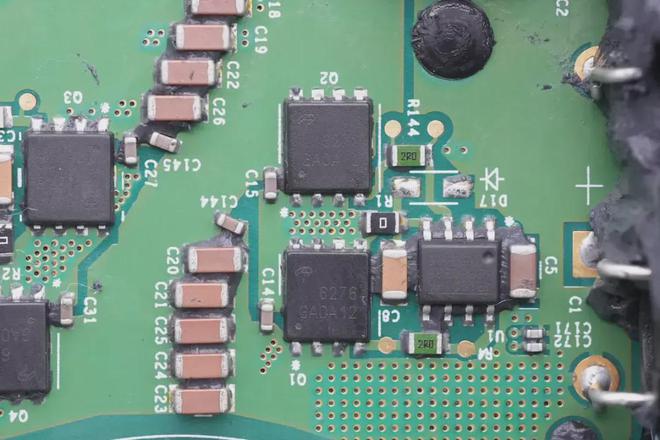

　　逆变器直流输入采用四颗AOS AON6276组成H桥，为NMOS管，耐压80V，导阻2.2mΩ，采用DFN5*6封装。

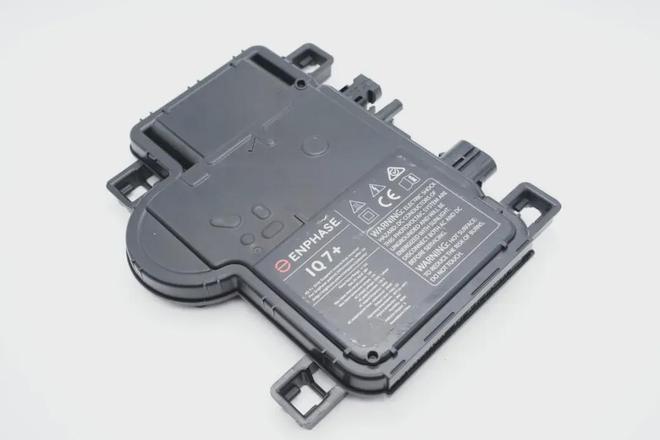

　　ENPHASE这款微型逆变器支持使用太阳能电池供电，逆变成220VAC输出，并网输出，将太阳能逆变输送至电网，降低电网负荷。

　　CQ9电子平台 CQ9电子在线官网

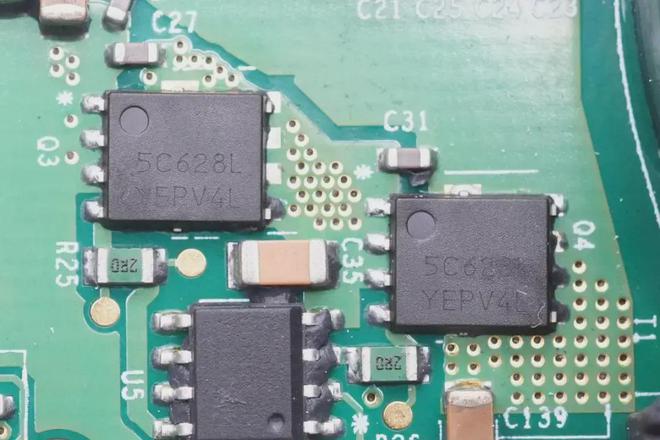

　　逆变器直流输入使用四颗安森美NTMFS5C628NL组成H桥，该器件为NMOS管，耐压60V，导阻2.4mΩ。

　　光伏逆变器一般放置在室外环境，长期暴露于风吹日晒的自然环境中，更需要抗高温、耐恶劣环境的功率MOS。而通过整理文中光伏逆变器的拆解案例，我们注意到在ENPHASE品牌的三款逆变器中，英飞凌的功率器件占比最高，可达49%，相比之下，意法半导体、万国半导体及安森美则各自只有一次应用，各占17%。
