随着电力电子变换系统对效率和体积提出更高要求，SiC（碳化硅）将会是越来越合适的半导体器件。尤其针对光伏逆变器和UPS应用，SiC器件是实现其高功率密度的一种非常有效的手段。

　　从目前电压等级4Kv以下的应用来看，SiC MOSET有取代SiMOSFET的趋势。SiC MOSFET有着卓越的开关损耗和超小的导通损耗。目前,SiC MOSFET大批量应用的最大障碍还是居高不下的价格。但综合评估整个系统成本， SiC MOSFET能够带来系统整个体积和其他成本的下降。

　　为了有效降低系统成本和提高功率密度，需要尽可能提高产品的开关频率，降低使用电抗器的感量和体积。传统的Si IGBT开关频率受开关损耗的限制只能做到10~20kHz，而SiC mosfet可以将开关频率提高到100~200kHz，且开关损耗很低。根据以下计算公式：

　　开关频率的提高，可以有效减少电感器的体积和重量，同时实现比Si IGBT更高的效率。

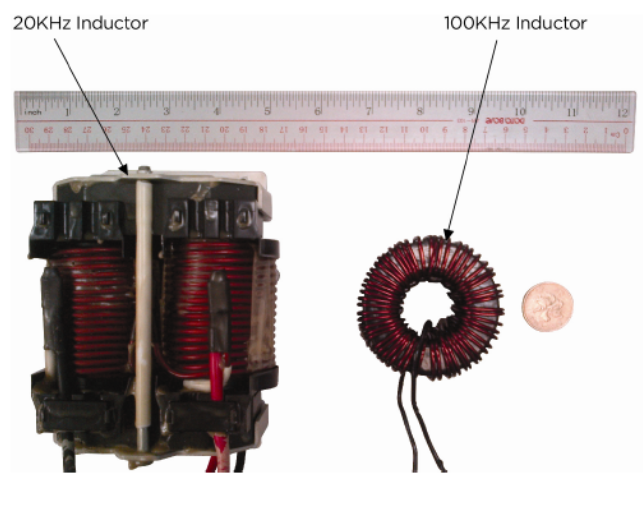

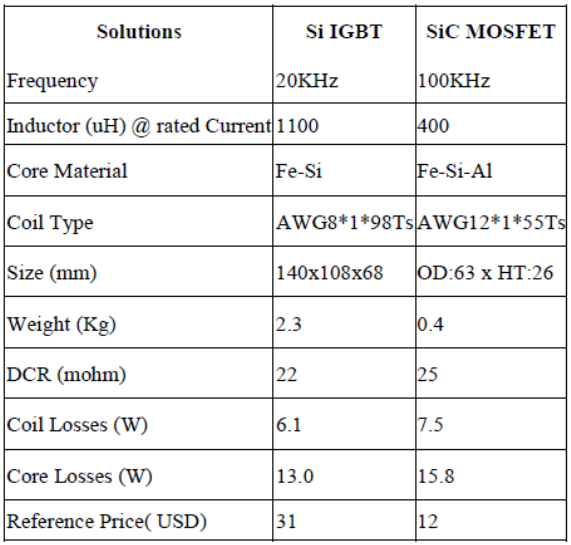

　　图2显示的是功率为5Kw的逆变器使用的电抗器，分别在20kHz和100kHz两种开关频率下的电感参数：

　　通过上述的对比，可以看出使用CREE SiC器件提高开关频率，可以有效减小系统体积，使光伏逆变器实现超高的功率密度。
