随着光伏发电在我国的快速发展，组串式光伏逆变器主要有两大应用分类即商用和户用，商用则是大型地面及各类组串式与扶贫场景商用型逆变器单体功率一般大于30kW，户用则更适用于各类组串式式低压并网场景户用型逆变器单体功率一般在2到20kW。

　　主流光伏逆变器是由前级Bosst升压电路+T/ I型三电平逆变功率单元构成，而功率单元的开关管是通过驱动芯片来驱动MOS/IGBT的开通关断，因此驱动电路在光伏逆变器系统中至关重要，为了保证20kW光伏逆变器Boost升压部分和逆变单元的IGBT驱动的可靠性，在设计IGBT驱动时需要一款隔离驱动芯片来对控制单元发出的驱动信号进行隔离保护。

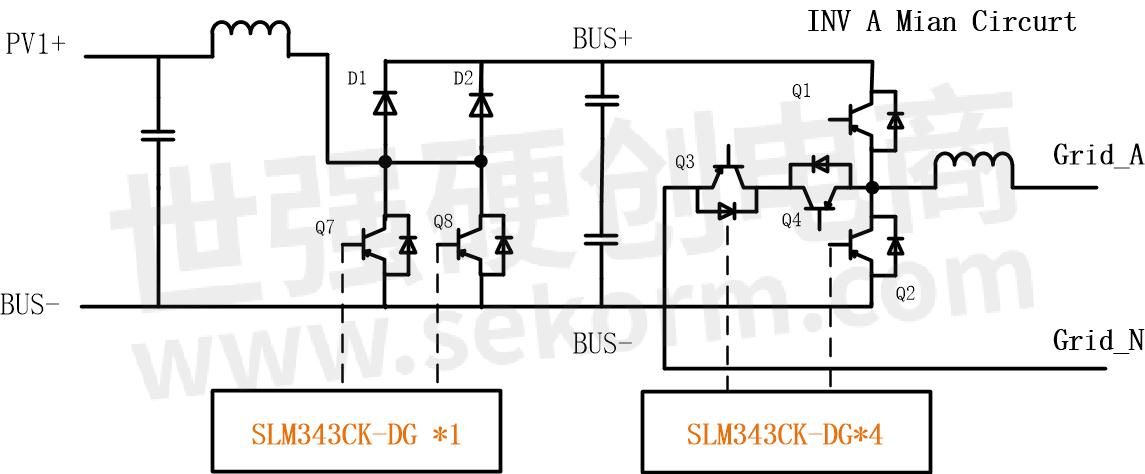

　　如上图1为20kW光伏逆变器系统框图，MPPT为一路输入，BOOST升压部分采用2个IGBT并联，因此只需采用一颗驱动电流较大的驱动芯片即可，而后级逆变单元每一相需要单独的4颗驱动芯片，由于系统具有高压强电、信号弱电部分，因此需要进行强电和弱电信号电路进行隔离，本文重点介绍数明半导体基于独特电容隔离技术推出的，该驱动芯片在封装和功能上与传统的光耦驱动器兼容，但性能和可靠性更加出色，如下图2采用数明SLM343设计的驱动电路。

　　本设计采用数明半导体的光耦隔离驱动SLM343CK-DG，助力20kW光伏逆变器驱动设计，具有以下几点优势：

　　1、最大峰值驱动电流能力达4A，针对Boost两并联的IGBT驱动，具有足够的驱动能力；

　　2、相比光耦隔离器件，容耦隔离性能不会受时间、温度和电源而衰减，隔离电压高达5kV浪涌隔离电压高达10K；

　　3、灌电流高达6A，针对IGBT的拖尾问题，SLM343加强了灌电流的能力，减少了拖尾时间，降低关断损耗；

　　4、最大30V的负压，防止极端恶劣工作环境下，不会轻易被击穿，输入端抗负压能力更强；

　　5、输出端电压可高达40V，防止由于启动时候的，由于电源电压过冲而损坏驱动器，隔离电压高达5kV；

　　6、高共模瞬态抑制CMTI可高达150kV/us，具有更强的抗干扰性，可提高了整体产品的可靠性；

　　7、工作温度更宽，-40°C至+150°C，保证产品的稳定性，适合更高或者更低温度的工作场景；

　　8、具有更好的动态特性，传播延迟最大120ns、延迟匹配最大25ns、脉冲宽度失线ns，延时和失真都明显小，可以减少死区时间，提高产品的性能。

　　技术资料,数据手册,3D模型库,原理图,PCB封装文件,选型指南来源平台：世强硬创平台

　　现货商城,价格查询,交期查询,订货,现货采购,在线购买,样品申请渠道：世强硬创平台电子商城

　　CQ9电子游戏平台 CQ9电子官方入口

　　概念,方案,设计,选型,BOM优化,FAE技术支持,样品,加工定制,测试,量产供应服务提供：世强硬创平台

　　集成电路,电子元件,电子材料,电气自动化,电机,仪器全品类供应：世强硬创平台

　　本文由陌吠提供，版权归世强硬创平台所有，非经授权，任何媒体、网站或个人不得转载，授权转载时须注明“来源：世强硬创平台”。

　　小功率逆变器功率器件多采用IGBT单管，在高频开通关断时过程中，母线上几百上千伏的高压会通过驱动的高压侧耦合到低压PWM控制侧，造成低压控制侧器件损坏，为了保证控制器安全可靠的工作，驱动设计时必须要选带隔离的驱动芯片，其隔离电压要满足工业标准要求，单通道光兼容隔离式栅极驱动器SLM343CK-DG非常适用于三相小功率逆变器，一般功率都在20KW以内。

　　UPS不间断电源项目，母线到电池BUCK-BOOST电路部分的IGBT之前通常会选用传统光耦驱动器进行隔离并驱动；推荐数明半导体采用容隔离技术的光耦兼容型隔离驱动器SLM340CK-DG，输入控制采用电流控制的策略。

　　某客户设计一款小功率伺服控制器，在制动和逆变部分采用IGBT单管搭建，通过栅在栅极驱动部分，目前行业内有光耦、隔离驱动等多种方案。本文推荐数明半导体SLM345，SLM345是一款光兼容、单通道、隔离栅驱动器。

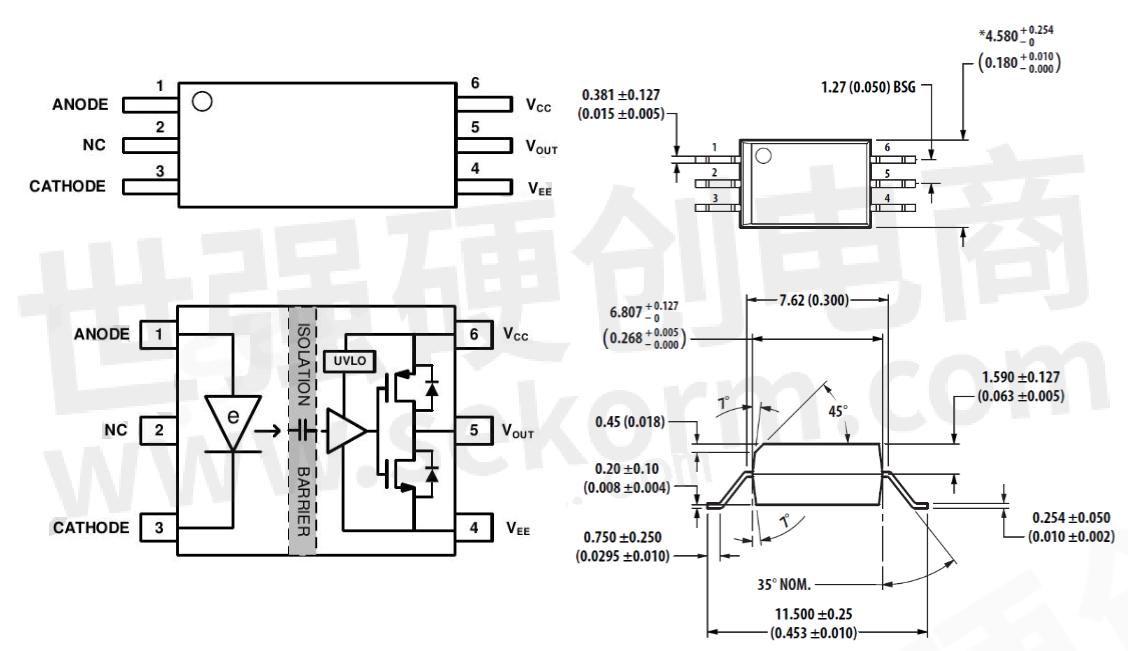

　　SLM34x系列是上海数明半导体发布的、国内首款兼容光耦的隔离驱动芯片。封装采用Stretched SO6，保证8.5mm的爬电/间隙距离，最大峰值驱动电流能力达4A，采用业界领先的双电容隔离技术和“OOK”传输技术，可pin-pin 替代国外品牌的光耦隔离驱动。
